迈瑞监护仪拆机方法

我们很多朋友在平时使用监护仪的时候可能会遇到监护仪本身出故障的时候，有的朋友可能想拆机查看，但是可能会有一些困难，今天我们就针对迈瑞监护仪拆机方法来进行一个讲解。

一、首先是前后壳分离，我们在进行拆除的时候

1. 取下挂钩，然后拧下四颗 M3×12 螺丝，其中一颗只有在电池门打开时才能看到。

2.分离前后壳体，拔下按键板与主板之间的连接线以及液晶屏与主板之间的连接线。

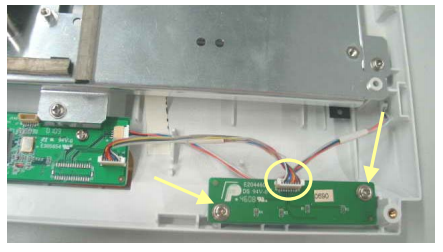

二、拆卸电源开关和 LED 板

拔掉电源开关与LED板和按钮板之间的连接线。拧下两颗 M3×6 螺丝，拆下电源开关和 LED 板。

三、拆卸旋钮编码器

断开连接旋钮编码器和按钮板的电缆。 然后拧下两颗M3×6螺丝，取出旋钮编码器。

四、拆卸打印机

1. 打开打印机门，拧下两颗 M3×6 螺钉。

2. 按照指示方向拉动两个夹子，同时拉出打印机。

3. 拧下M3×6 螺丝，拔下打印机接地线以及打印机与主板之间的排线。

4. 向后拉两个夹子，拆下打印机驱动板。

5. 将压杆向上拉约 1 毫米，然后拔下软电缆。 拆下连接驱动板和按钮板的排线。 拧下PT2×6螺丝，取下驱动板接地线。 然后取出打印机驱动板。

拆机后，要严格按照电路板的收纳整理，否则会影响电路板的正常使用。
